La precisión LiDAR de un levantamiento con dron y equipo de grado topográfico es, en condiciones típicas, del orden de 3 a 5 centímetros en vertical. Ese resultado no depende solo del sensor: depende de cómo se posiciona el dron, de cómo se procesan los datos y de cómo se verifica el resultado en campo. En SECONPA aplicamos este control en cada uno de nuestros levantamientos topográficos con LiDAR, porque un modelo 3D muy detallado pero mal georreferenciado sigue siendo un dato equivocado.
Precisión absoluta y precisión relativa: no son lo mismo
Antes de hablar de cifras conviene separar dos conceptos:
- Precisión relativa: qué tan bien representa la nube de puntos las formas y distancias internas del terreno. Un talud, una vía o un acopio se ven con su geometría correcta.
- Precisión absoluta: qué tan bien coinciden las coordenadas de cada punto con su posición real en el sistema de referencia del proyecto.
Un levantamiento puede tener una excelente precisión relativa y estar desplazado varios centímetros en el espacio. Para diseño, replanteo o cálculo de volúmenes de obra, lo que importa es la precisión absoluta.
¿De dónde vienen los errores en un levantamiento LiDAR?
El sensor mide distancias con gran exactitud, pero la posición final de cada punto combina varias fuentes:
- El posicionamiento GNSS del dron: dónde estaba el sensor en cada instante.
- La unidad inercial (IMU): hacia dónde apuntaba el sensor, considerando la inclinación y el giro del dron.
- La calibración del sistema: la alineación exacta entre el láser, la IMU y la antena GNSS.
- Los parámetros de vuelo: la altura, la velocidad y la superposición entre pasadas.
- El terreno: en zonas con vegetación densa llegan menos pulsos al suelo y la precisión vertical disminuye.
Por eso el posicionamiento del dron es el punto donde más se gana o se pierde precisión, y ahí entran RTK y PPK.
RTK y PPK: dos formas de corregir la posición del dron
Ambos métodos corrigen el error del GNSS usando una estación base con coordenadas conocidas. La diferencia está en el momento en que se aplica la corrección.
RTK (Real Time Kinematic)
La base envía correcciones al dron durante el vuelo, por radio o por internet. Es el mismo principio que usan los equipos GPS RTK en obras civiles. Su limitación es que depende de mantener el enlace de comunicación todo el tiempo; si la señal se corta, esos tramos pierden la corrección.
PPK (Post Processed Kinematic)
El dron y la base registran sus datos GNSS sin comunicarse entre sí, y la corrección se calcula después, en oficina. No necesita enlace en tiempo real, por lo que es más robusto en zonas remotas, montañosas o sin cobertura celular, que son comunes en proyectos de infraestructura en la región.
| Criterio | RTK | PPK |
|---|---|---|
| Momento de la corrección | Durante el vuelo | Después del vuelo, en oficina |
| Requiere enlace continuo | Sí | No |
| Comportamiento en zonas remotas | Vulnerable a cortes de señal | Más robusto |
| Disponibilidad del resultado | Inmediata | Tras el procesamiento |
En la práctica, muchos flujos de trabajo LiDAR procesan la trayectoria del dron combinando GNSS e IMU en post proceso, aunque el vuelo se haya hecho con RTK activo.
Puntos de control y puntos de verificación
RTK y PPK mejoran la posición del dron, pero no garantizan por sí solos que el resultado final sea correcto. Para eso se miden puntos en tierra con equipos GNSS de doble frecuencia:
- Puntos de control: se usan para ajustar la nube de puntos, por ejemplo para corregir un pequeño desplazamiento vertical de todo el levantamiento.
- Puntos de verificación: no intervienen en el ajuste. Se comparan después contra la nube de puntos para medir, de forma independiente, cuánto error tiene el producto final.
Esta separación es la que permite reportar la precisión con datos y no con una promesa. Así trabajamos, por ejemplo, en el levantamiento de 1,200 hectáreas en Punta Cana, donde LiDAR y GPS se combinaron para controlar un área de gran extensión.

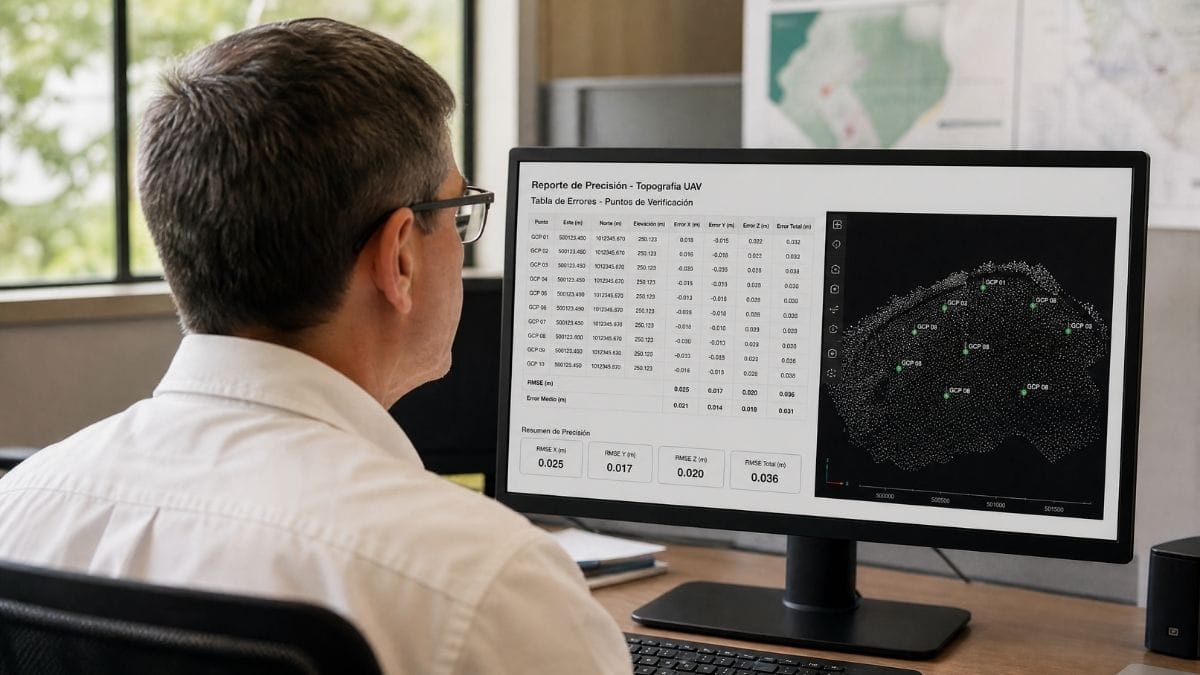

¿Cómo se demuestra la precisión al cliente?
Un levantamiento profesional debería entregar un reporte de precisión, no solo los archivos. Normalmente incluye:
- El error medio cuadrático (RMSE) vertical y horizontal calculado con los puntos de verificación.
- La precisión en terreno despejado y en terreno con vegetación, reportadas por separado, como recomiendan los estándares de la ASPRS.
- El sistema de referencia y las coordenadas de los puntos de control utilizados.
- La densidad de puntos obtenida por metro cuadrado.
Si un proveedor no puede entregar este reporte, la precisión que promete no está verificada. Es una de las preguntas clave al elegir una empresa de topografía.
Cómo se planifica un vuelo para lograr la precisión requerida
La precisión se define antes de volar, según lo que necesite el proyecto:
- Altura de vuelo: volar más bajo aumenta la densidad de puntos y la precisión, pero reduce el área cubierta por vuelo.
- Superposición entre pasadas: más superposición permite detectar y corregir diferencias entre franjas.
- Distribución de puntos de control: repartidos en todo el perímetro y el interior del área, no concentrados en un solo sector.

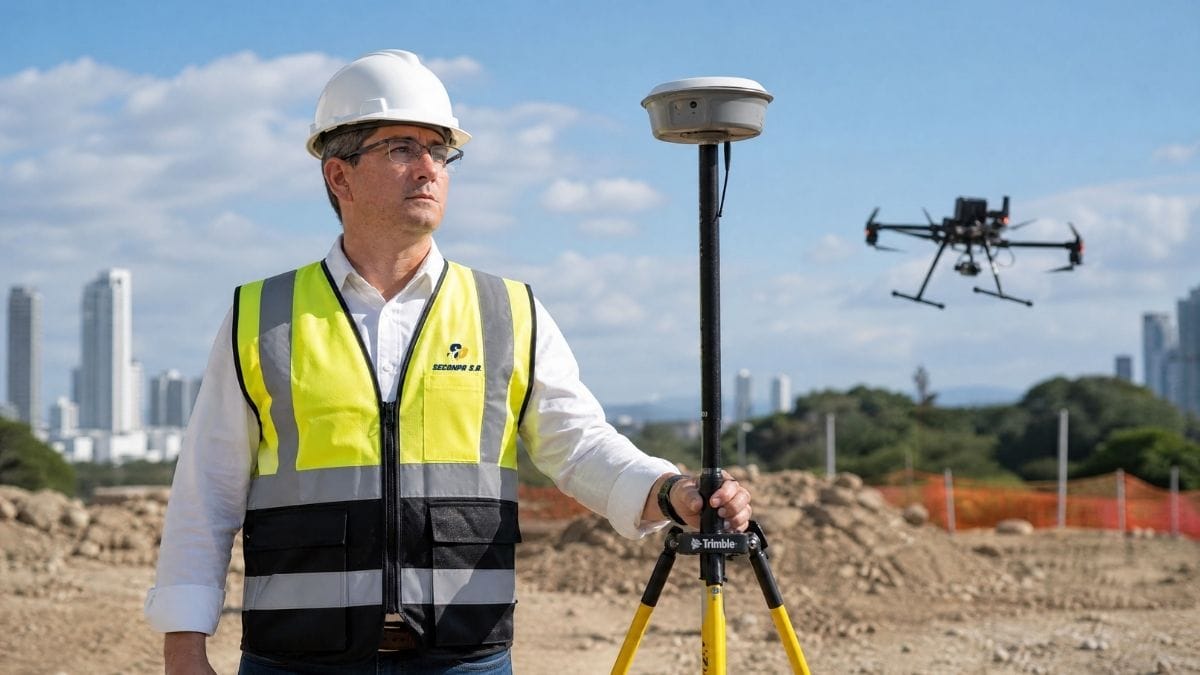

- Base GNSS: instalada sobre un punto de coordenadas conocidas y amarrada a la red geodésica del país.
Si quiere conocer el flujo completo desde la captura hasta el modelo final, lo explicamos en la guía de cómo funciona el mapeo LiDAR.
Preguntas Frecuentes (FAQ) sobre la Precisión LiDAR
¿Es más preciso el LiDAR o la topografía con estación total?
En un punto aislado, la estación total es más precisa, con errores de milímetros. El LiDAR, en cambio, captura millones de puntos con precisión centimétrica, lo que lo hace superior para representar grandes áreas y superficies completas.
¿Un dron con RTK necesita puntos de control?
Necesita al menos puntos de verificación. El RTK mejora mucho la posición del dron, pero solo los puntos medidos en tierra permiten comprobar y documentar la precisión real del resultado.
¿La vegetación afecta la precisión del LiDAR?
Sí. El LiDAR puede llegar al suelo entre la vegetación, pero en zonas muy densas llegan menos pulsos y la precisión vertical baja. Por eso se reporta por separado la precisión en terreno despejado y en terreno con vegetación.
¿Qué precisión necesita mi proyecto?
Depende del uso. Un estudio de factibilidad tolera más error que un diseño geométrico de vías o un cálculo de volúmenes para pagos. Definirlo al inicio evita pagar por precisión innecesaria o quedarse corto.
