Cuando un proyecto de infraestructura necesita conocer el terreno con exactitud milimétrica, sin importar la vegetación, la extensión o la dificultad de acceso, el mapeo LiDAR se ha convertido en la herramienta de referencia para ingenieros, topógrafos y desarrolladores. Pero, ¿qué implica realmente este proceso y por qué está reemplazando a los métodos de levantamiento tradicionales en cada vez más proyectos de la región?
En esta guía explicamos qué es el mapeo LiDAR, cómo funciona paso a paso, qué productos entrega y en qué tipo de proyectos aporta más valor frente a otras tecnologías de captura de datos.
¿Qué es el mapeo LiDAR?
El mapeo LiDAR (Light Detection and Ranging) es un método de levantamiento que utiliza pulsos láser para medir distancias y generar una representación tridimensional del terreno y los objetos que lo componen. Un sensor emite millones de pulsos por segundo; cada pulso rebota en una superficie —el suelo, la vegetación, una edificación o una línea eléctrica— y regresa al sensor, que calcula la distancia exacta a partir del tiempo de vuelo de la señal.
El resultado es una nube de puntos: un conjunto masivo de coordenadas X, Y, Z que reconstruye digitalmente la superficie escaneada con un nivel de detalle que los métodos convencionales no pueden igualar en el mismo tiempo de campo. Este es el mismo principio que sustenta nuestro servicio especializado de topografía LiDAR, aplicado tanto a levantamientos aéreos como terrestres.

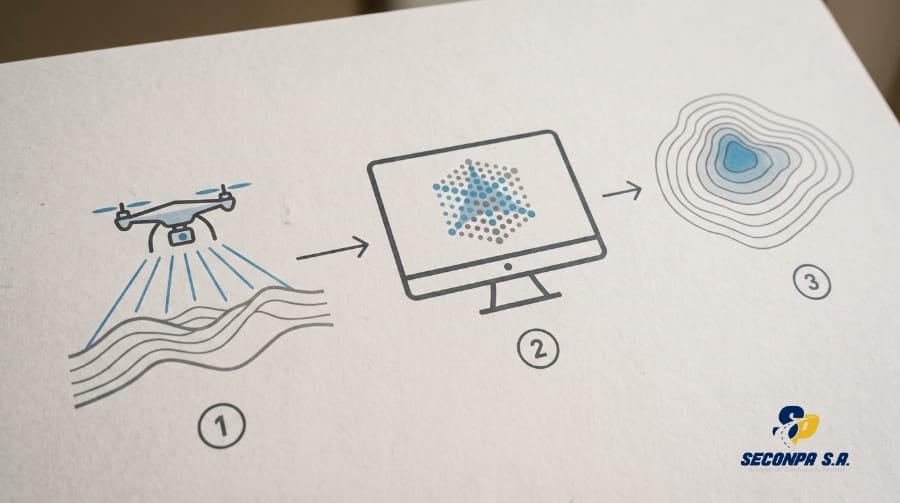

¿Cómo funciona el mapeo LiDAR paso a paso?
Un proyecto de mapeo LiDAR se ejecuta en tres grandes fases, cada una determinante para la calidad del producto final.
1. Captura de datos en campo
El sensor LiDAR se monta sobre una plataforma aérea (dron) o terrestre (escáner estático o móvil), según la naturaleza del proyecto. Durante el vuelo o recorrido, el equipo registra simultáneamente la posición del sensor mediante GNSS/IMU y los millones de retornos láser, lo que permite georreferenciar cada punto con precisión.
2. Procesamiento de la nube de puntos

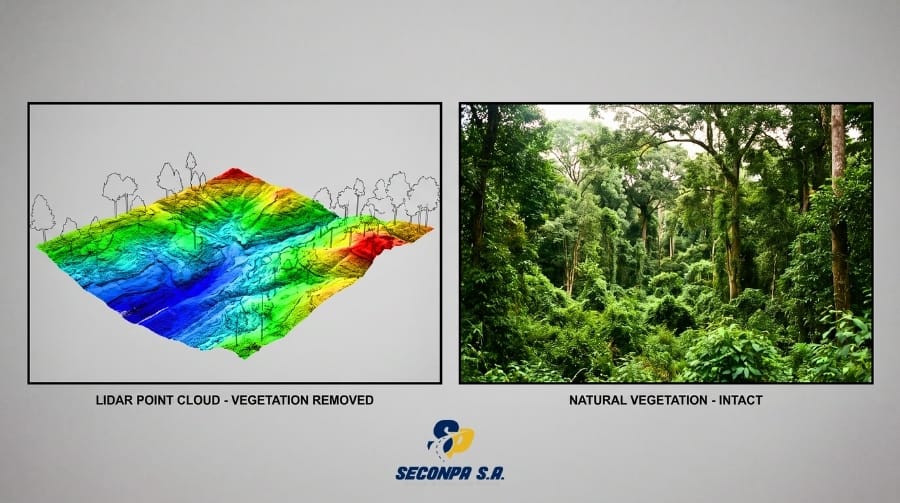

En gabinete, los ingenieros clasifican la nube de puntos para separar el suelo desnudo de la vegetación, edificaciones y otros elementos. Este proceso de filtrado es lo que permite “apagar” digitalmente la cobertura vegetal y obtener el terreno real, algo especialmente crítico en zonas tropicales con canopia densa.
3. Generación de productos finales
Con la nube de puntos clasificada se generan los entregables: modelos digitales de terreno (DTM), modelos digitales de superficie (DSM), curvas de nivel, ortomosaicos y modelos 3D compatibles con software de diseño e ingeniería. Estos productos alimentan directamente los cálculos de volúmenes, pendientes y trazados que definen la viabilidad técnica de un proyecto.
Mapeo LiDAR aéreo vs. terrestre
No todo mapeo LiDAR se ejecuta de la misma forma. La elección de la plataforma depende de la extensión, el objetivo y el nivel de detalle requerido:
- Mapeo LiDAR aéreo (con drones): ideal para grandes extensiones, corredores viales, proyectos energéticos y estudios ambientales, donde se prioriza cobertura y velocidad de captura.
- Mapeo LiDAR terrestre: se emplea cuando se necesita el máximo nivel de detalle en estructuras existentes, taludes, fachadas o infraestructura urbana, donde la proximidad al objeto es clave.
En proyectos complejos, ambas modalidades se combinan para obtener un modelo completo del sitio. Puedes ver esta comparación en mayor profundidad en nuestro artículo sobre cuándo conviene el LiDAR frente a la topografía convencional.
Aplicaciones del mapeo LiDAR por sector
La versatilidad del mapeo LiDAR lo ha convertido en una herramienta transversal a múltiples industrias:
- Infraestructura vial: diseño geométrico de carreteras, cálculo de movimientos de tierra y control de corredores logísticos.
- Energía y transmisión eléctrica: inspección de servidumbres, distancia entre vegetación y conductores, y planificación de mantenimiento, como detallamos en nuestro caso de mapeo de líneas de transmisión eléctrica e infraestructura crítica.
- Sector fotovoltaico: levantamientos para diseño y reconstrucción de plantas solares, un ejemplo aplicado en nuestro proyecto de reconstrucción de infraestructura fotovoltaica.
- Gestión de riesgos hidrológicos: generación de modelos digitales de terreno para el análisis de escorrentía y drenaje, tal como se explica en nuestro artículo sobre modelos digitales de terreno aplicados a la prevención de riesgos en vías.
- Estudios ambientales y urbanismo: análisis de cobertura vegetal, cuencas y planificación de desarrollos urbanos a gran escala.
Mapeo LiDAR frente a otras tecnologías de captura
Una duda frecuente entre quienes evalúan un levantamiento es si conviene el LiDAR o la fotogrametría con drones. La diferencia central está en la capacidad de penetración: mientras la fotogrametría solo modela lo que la cámara “ve” —incluida la copa de los árboles—, el láser LiDAR atraviesa los espacios entre el follaje y llega hasta el suelo real. Profundizamos en esta comparación, con ejemplos de proyectos reales, en LiDAR vs. fotogrametría con drones: ¿cuál tecnología necesita tu proyecto civil?
Precisión y factores que afectan un mapeo LiDAR
El nivel de exactitud de un mapeo LiDAR depende de varios factores técnicos: el tipo de sensor utilizado, la altura y velocidad de vuelo, la densidad de puntos por metro cuadrado, la calidad de la corrección GNSS y la experiencia del equipo de procesamiento. Por eso, contar con equipos de drones y sensores especializados operados por personal certificado marca una diferencia directa en la confiabilidad de los datos entregados.
Preguntas frecuentes sobre mapeo LiDAR
¿Qué se obtiene al final de un mapeo LiDAR?
Los entregables típicos incluyen la nube de puntos clasificada, modelos digitales de terreno (DTM) y superficie (DSM), curvas de nivel y, en muchos casos, modelos 3D compatibles con entornos BIM y software de diseño de ingeniería.
¿Cuánto tiempo toma un mapeo LiDAR frente a un levantamiento convencional?
El tiempo de campo se reduce drásticamente, ya que un sensor LiDAR puede capturar millones de puntos en minutos sobre áreas que a pie tomarían días o semanas. El tiempo total del proyecto depende también de la extensión del área y la complejidad del procesamiento posterior.
¿El mapeo LiDAR funciona en zonas con mucha vegetación?
Sí. Es precisamente en terrenos con cobertura vegetal donde el LiDAR aporta mayor valor frente a otras tecnologías, ya que el láser penetra el follaje y permite obtener el modelo del suelo desnudo con alta precisión.
