El Peligro del Agua en la Infraestructura Vial
Tradicionalmente, los hidrólogos e ingenieros civiles dependían de mapas topográficos a gran escala o levantamientos terrestres seccionados para calcular las áreas de captación de agua (cuencas). El problema de la topografía clásica en grandes extensiones es que a menudo se pierden los “micro-relieves”: pequeñas depresiones, antiguos cauces secos o ligeras inclinaciones del terreno que terminan acumulando grandes volúmenes de agua durante una tormenta.
Cuando una carretera atraviesa un terreno sin el correcto dimensionamiento de alcantarillas, cunetas y canales de desviación, la vía actúa como un dique artificial. La presión del agua acumulada termina colapsando la subbase, destruyendo el asfalto y paralizando la conectividad logística de la región.
¿Qué es un Modelo Digital de Terreno (MDT) y por qué el LiDAR es superior?

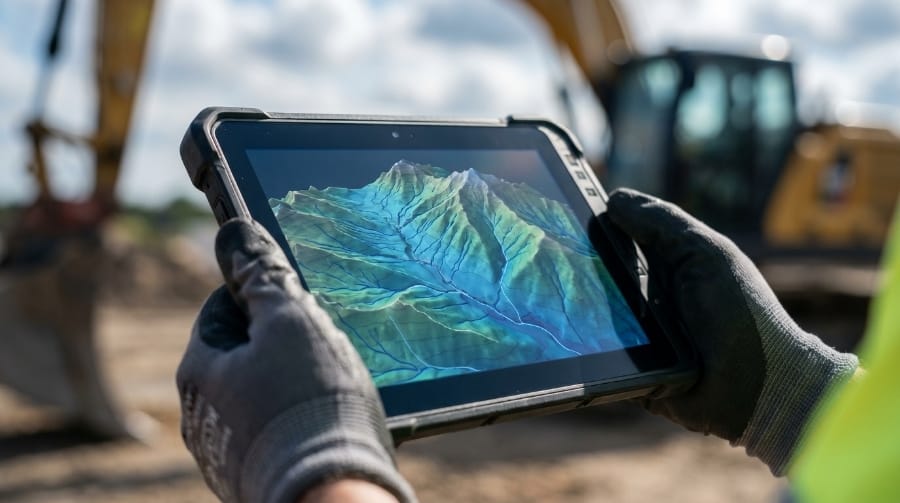

Un Modelo Digital de Terreno (MDT o DTM por sus siglas en inglés) es una representación tridimensional de la superficie de la tierra “desnuda”, es decir, eliminando digitalmente toda la vegetación, edificios y estructuras artificiales. Para lograr esto con precisión milimétrica, un servicio de topografía LiDAR es abismalmente superior a la fotogrametría tradicional por dos razones clave:
1. Penetración de Vegetación

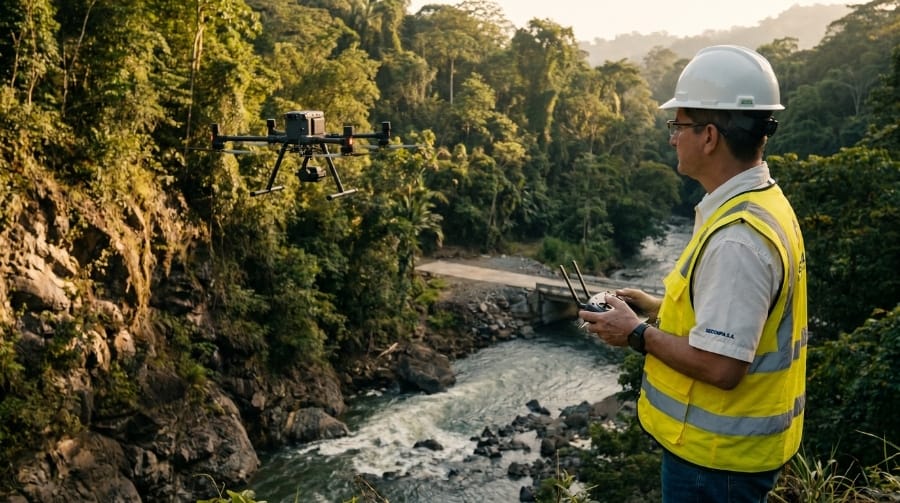

En nuestra geografía tropical y montañosa, las cuencas hidrológicas suelen estar cubiertas por densos bosques o maleza. Una cámara fotográfica en un dron solo registrará la copa de los árboles, creando un Modelo de Superficie (MDS) inútil para la hidrología. El sensor LiDAR, en cambio, emite cientos de miles de pulsos láser que se filtran entre las hojas hasta rebotar en el suelo firme, permitiendo a los técnicos de topografía avanzada extraer únicamente los puntos que corresponden a la tierra desnuda.
2. Densidad de Puntos y Detección de Micro-Relieves
Con densidades que pueden superar los 100 puntos por metro cuadrado, el LiDAR captura la morfología del suelo con un nivel de detalle forense. Esto permite identificar redes de drenaje natural, fallas geológicas diminutas y líneas de flujo de agua que serían invisibles a simple vista o mediante interpolaciones matemáticas convencionales.
Aplicaciones del MDT LiDAR en la Prevención de Riesgos
Contar con un modelo topográfico de alta resolución transforma por completo la fase de diseño y planificación de una obra civil:
- Cálculo Exacto de Cuencas Hidrográficas: Los softwares de ingeniería (como Civil 3D o ArcGIS) pueden calcular automáticamente hacia dónde fluirá cada gota de agua que caiga sobre el MDT, delimitando con exactitud el área total que drenará hacia un punto específico de la carretera.
- Dimensionamiento de Alcantarillas y Puentes: Al conocer el volumen exacto de escorrentía, los ingenieros pueden dimensionar correctamente el diámetro de las tuberías de drenaje transversal o la luz (espacio libre) necesaria bajo un puente, evitando que colapsen bajo presiones máximas.
- Simulación de Inundaciones: El modelo permite realizar modelaciones hidráulicas complejas, subiendo el nivel de agua virtualmente para observar qué zonas de la carretera quedarían sumergidas durante eventos climáticos extremos.
Integración de Tecnologías para un Proyecto Integral
El diseño vial seguro no se detiene en la superficie. Una vez que se ha establecido el trazado seguro con el MDT LiDAR, es imperativo garantizar que el subsuelo donde se instalarán las fundaciones de los puentes o los sistemas de drenaje esté libre de interferencias. En zonas urbanas o semi-urbanas, recomendamos integrar los datos del escaneo aéreo con un barrido de tecnología GPR (Georradar) para localizar tuberías y servicios públicos enterrados antes de iniciar las excavaciones.
Preguntas Frecuentes (FAQ) sobre MDT e Hidrología
¿Cuál es la diferencia entre un MDS y un MDT?
Un Modelo Digital de Superficie (MDS) incluye las alturas de todos los objetos sobre la tierra (árboles, edificios, vehículos). Un Modelo Digital de Terreno (MDT) filtra y elimina digitalmente todos esos elementos, dejando exclusivamente el relieve del suelo desnudo, lo cual es fundamental para los cálculos hidrológicos.
¿El procesamiento de un MDT LiDAR retrasa el inicio del proyecto?
Todo lo contrario. Aunque el procesamiento de nubes de puntos requiere poder computacional especializado, el tiempo total de recolección de datos en campo (vuelo) y entrega de gabinete es significativamente menor que enviar brigadas a pie durante meses para levantar secciones transversales en terrenos escarpados.
¿Qué softwares de ingeniería son compatibles con los datos LiDAR?
Los archivos resultantes (generalmente en formatos como .LAS, .LAZ, o superficies en .DWG/.DXF) son completamente compatibles con los estándares de la industria, incluyendo AutoCAD Civil 3D, ArcGIS, QGIS, HEC-RAS y plataformas de modelado BIM.
Conclusión: Diseño Basado en la Realidad
Prevenir riesgos hidrológicos no consiste en adivinar cómo se comportará la naturaleza, sino en medirla con precisión absoluta. Un Modelo Digital de Terreno (MDT) generado con tecnología LiDAR elimina la incertidumbre del diseño vial, protegiendo tanto la vida de los usuarios como la inversión económica del proyecto a lo largo de las décadas.
No permita que las lluvias o el terreno complejo pongan en riesgo su próxima infraestructura. Contacte a nuestros especialistas para evaluar los requerimientos técnicos de su área de estudio y asegurar el éxito de su diseño hidrológico.
